CRN 번호 체계 - 보일러와 압력용기

이번 글에서는 CRN 번호가 부여되는 방식에 대해서 살펴보겠습니다. 보일러/압력용기 그리고 피팅류(Fittings)의 CRN 번호 체계가 약간 차이가 있기 때문에 우선 보일러와 압력용기의 CRN 번호에 대해서 설명을 하겠습니다.





보일러와 압력용기 CRN 번호의 일반적인 규칙(General Rule)

(*) 각 주마다 약간씩 차이가 있을 수 있기 때문에 일반적인 규칙이라고 하였습니다



1. 각 주에서는 1번부터 번호를 부여하며 9999번이 넘어가면 번호 앞에 알파벳을 붙인다.

예: 1.5; 2.5; 3.5; .......; 9998.5; 9999.5; A0001.5; A0002.5; ...... B0001.5; B0002.5.....

이것이 기본적인 번호 부여 방식이지만 CSA B51에 아주 자세히 규정되어 있지는 않습니다. 따라서 각 주별로 번호 체계가 조금씩 다른 경우들도 눈에 띄고는 합니다. 예를 들어 알파벳 이후 숫자가 네 자리가 아니고 세 자리(C182.5)이거나 다섯 자리(M10012.5)인 경우도 있습니다.



그런데 시간이 흐르면서 각 주별로 사용하는 컴퓨터 시스템의 문제로 '알파벳+네 자리 숫자'로 (암묵적으로?) 합의가 된 것 같습니다. 예를 들어 TSSA에서 2013년에 잠시 '알파벳+다섯 자리 숫자'로 CRN 번호를 부여한 적이 있는데 ABSA에서는 '알파벳+다섯 자리 숫자'로 등록할 수가 없다는 문제가 발생하였습니다.



실제로 제가 검사를 다니다가 장치에  'CRN M10007.513467890YTN, V7038.2'이라고 적혀있는 경우를 본 적이 있습니다. 당시에는 왜 ABSA에서는 굳이 혼자 다른 번호를 부여했을까 이상하게 생각했습니다. 그런데 알고 보니 번호 호환 문제로 인하여 부득이하게 두 가지의 CRN 번호를 부여한 것이었습니다.



한편 퀘벡에서는 '알파벳+다섯 자리 숫자'로만 번호를 부여해야 해서 ABSA와의 호환을 위해서 알파벳 이후의 첫 번째 숫자는 항상 '0'으로 지정한다고 합니다.





2. 소수점 이후의 번호는 디자인이 등록된 주를 의미한다.

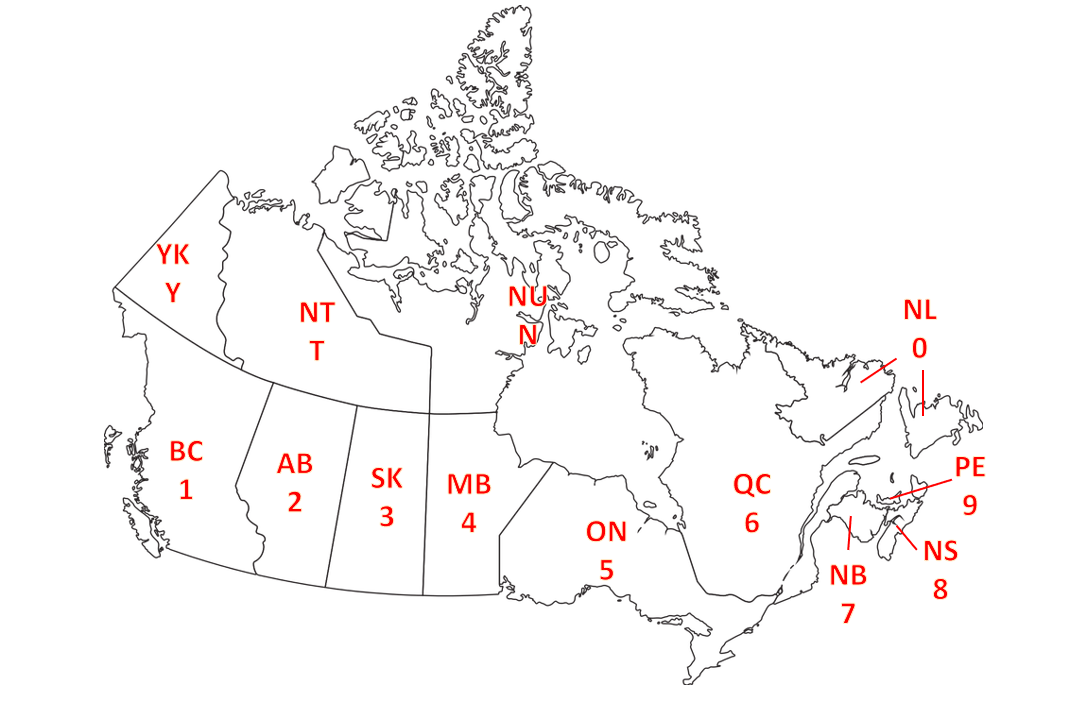

아래 지도와 같이 서쪽에서 동쪽으로 가면서 번호가 커지며, 준주들의 경우 숫자대신 알페벳을 사용합니다.

예:  K3294.5는 온타리오에서 등록된 번호이며, A1002.3은 사스카추완에서 등록된 번호



British Columbia 1, Alberta 2, Saskatchewan 3, Manitoba 4, Ontario 5
Quebec 6, New Brunswick 7, Nova Scotia 8, Prince Edward Island 9, Newfoundland and Labrador 0
Northwest Territories T, Yukon Y, Nunavut N







3. 한 주에서 등록된 디자인이 다른 주에서도 등록될 경우 최초 등록된 번호 뒤에 추가로 등록된 주의 번호를 추가

예:  K3294.52는 온타리오와 알버타에 등록, K3284.523은 온타리오, 알버타, 사스카추완에 등록

여러 주에 동시에 등록이 되어 있는 경우 명판에 K3284.5123467890과 같이 무지막지한 번호가 마킹되어 있는 경우도 흔히 볼 수 있습니다.



ATTENTION !!

소수점 첫 번째 자리의 숫자는 그 디자인이 처음에 어디에서 등록된 것을 나타낸다는 것입니다. 따라서 동일한 디자인이 여러 주에서 등록될 경우 첫 번째 자리는 항상 같아야 하고 나머지 숫자는 순서가 뒤바뀌어도 상관이 없습니다. 예를 들어 K3284.52나 K3284.53은 같은 디자인입니다. 하지만 K3284.25 와 K3284.52는 전혀 다른 디자인입니다.

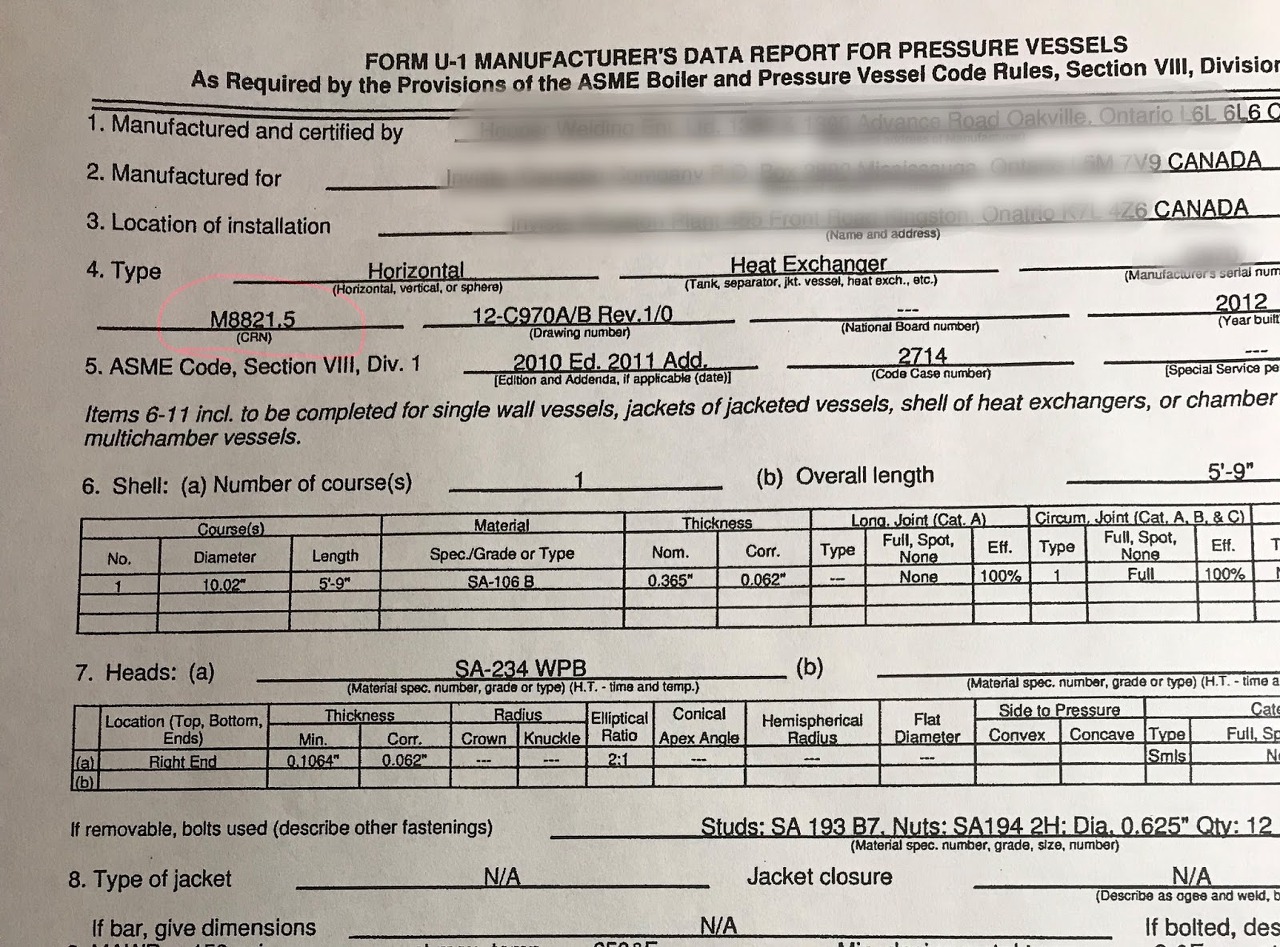

CRN 번호가 적혀있는 ASME Data Report의 예







4. 만약 모든 주에 디자인이 등록되었다면 소수점 뒤에 모든 번호를 적는 대신 '첫 번째 등록된 주 번호 + C'로 나타낼 수 있습니다.

예: K3284.5123467890TYN은 K3284.5C로 줄여 쓸 수 있습니다.





5. 의무적으로 등록되어야 하는 주에서는 모두 등록되었고, 등록이 필요 없는 주에서는 등록되지 않았을 경우에는 CL로 줄여 쓸 수 있다
예: K3284.5CL (L은 Limited를 뜻함)라고 적을 수 있습니다.

흔하지는 않지만 CL 번호가 필요한 이유는 다음과 같습니다. 지난 글(CRN (Canadian Registration Number) 이란?)에서 설명드렸듯이 각 주의 보일러/압력용기 법은 큰 틀에서는 비슷하지만 자세히 들어가면 조금씩 다른 경우가 있습니다. 예를 들어, Low Pressure Hot Water Boiler의 경우 주 별로 규제에서 제외되는 규격이 조금씩 차이가 있습니다. 이 경우 등록이 필요 없는 주를 제외한 모든 주에서 등록이 되어있는 경우 CL 번호를 사용할 수 있습니다.



여담이지만, 이 경우 현장에서 검사를 하는 경우 혼란이 있을 수 있습니다. 아래 사진처럼 8718.7CL로 적혀있을 때 추가적인 정보가 없다면 이게 온타리오 주에 등록이 되어있는지 아니면 온타리오 주에서는 등록이 필요없는 것인지 알 수가 없기 때문입니다.



8718.7CL이라고 적혀있는 명판
